SYSTEME DE PLIAGE DE LA TROTINETTE ELECTRIQUE SUR SOLIDWORKS.

        Nous sommes quatre élèves de la seconde 3( MARINET valérie, RAMAYE Laura, SAINT-JACQUES Séverine, THIAW WOAYE Jennifer.)  du lycée Louis Payen de saint-Paul de l'île de la Réunion. Cette annnée nous avons réalisé en ISI un mini projet.

BUT DU PROJET:Construire les pièces du système de pliage  de la trotinette électrique sur Solidworks.

LOGICIEL UTILISE:SOLIDWORK 2000

TRAVAUX EFFECTUES

  1. DEMONTAGE DU SYSTEME DE PLIAGE
  2. MESURE DES DIFFERENTES PIECES
  3. SCHEMA DES PIECES SUR FEUILLE
  4. DESSINS DE CES PIECES SUR SOLIDWORKS
  5. ASSEMBLAGE DE CES PIECES SUR SOLIDWORKS
  6. MISE EN MOUVEMENT DES PIECES SUR SOLIDWORKS

PROBLEMES RENCONTRES:

  1. MISE EN 3D DES PIECES
  2. BOSSAGE
  3. EXTRUSION
  4. COTAGE DE CERTAINES  PIECES

RESUME:

Nous avons etudié le systeme de pliage de la trotinette électrique .Dans un premier temps nous avons démonté la trotinette puis nous l' avons schématisé après avoir pris les mesures.  Ensuite nous avons dessiné  les differentes pieces sur Solidworks tel que:

-le levier

- le locket

-le système de pliage ...

Exemple de pièce que nous avons réalisé sur SOLIDWORKS:

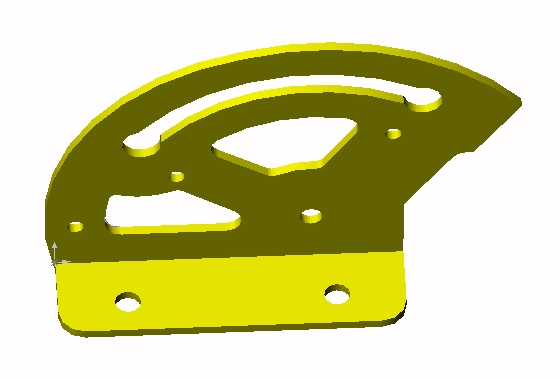

-Plaque droite:

 plaque droite.jpg (52784 octets)

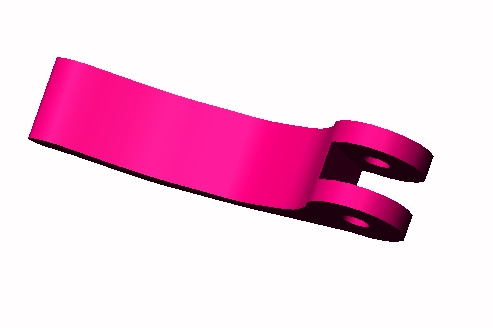

-Levier:

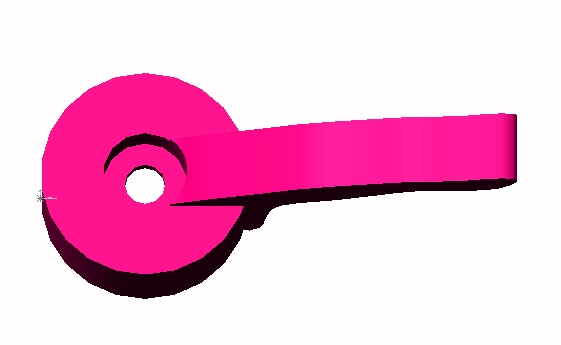

-Locket:

 locket .jpg (33628 octets)

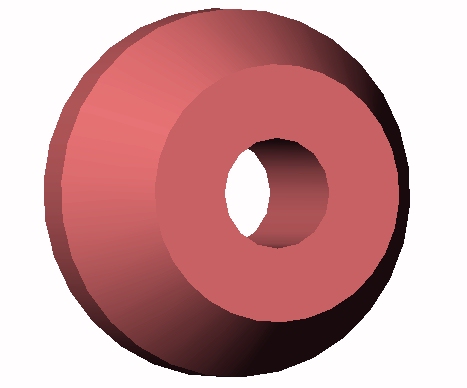

- Join en plastique:

  join plastique.jpg (46083 octets)
