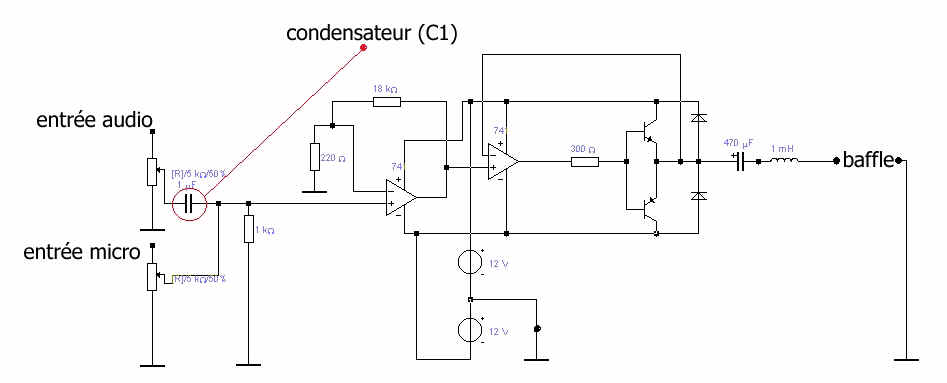

schéma test n°3
(schéma final)
(partie mixage)
Cette partie
consiste a "mixer" (jouer deux sources simultanément) l'entrée audio
principale (lecteur cd...) avec une seconde source audio (micro...).
La solution technique choisie est celle de placer la sortie
micro après le condensateur
(C1), qui filtre les possibles composantes continues générées
par la source audio principale, via un potentiometre qui nous permet de régler le volume
de la seconde source (ici un micro).
(la simulation de ce montage n'a pas pu etre effectué a cause d'un problème de simulateur)
le schéma ci-contre est constitué de deux blocs :
-le bloc ampli en tension (non inverseur): comprenant un AOP lf351 monté en linéaire, 1résistance de 18ohm et 1résistance de 220ohm. la fonction de ce bloc est d'amplifier la tension d'entrée. en prenant Ve pour tension d'entrée R1 et R2 pour les 2 résistances, la tension de sortie Vs se calcule avec la formule suivante: Vs=(1+R1/R2)*Ve .A l'entrée de cette partie amplificateur en tension, nous avons placé un condensateur C1 qui va permettre d'éliminer toute tension résiduelle en entrée... Pour comprendre le résultat de du bloc ampli en tension il est conseillé de consulter la simulation du montage réalisé dans la rubrique "schéma test n°1"
-le bloc ampli en courant: il est composé de deux transistors:
-le premier de type 2N2905A, de canal P(PNP), Vce max=60V et Ic max=600mA, où ß=100 (indice de tolérance)
-le second de type 2N1711, de canal N(NPN), Vce max=50V et Ic max=600mA,où ß=100 (indice de tolérance)
Ce bloc est donc réalisé par les deux transistors et un AOP.Les deux DEL qui suivent les transistors ont pur but de les protéger contre des courants induits générés par les baffles.Sur le schéma d'ensemble deux condensateurs sont indispensables afin d'éliminer toute les tensions continues résiduelles.La résistance qui précède les transistors limitent le courant dans la base...
