Le Servo-moteur.
Notre Projet personnel encadré, qui consistait en la réalisation d’un ensemble audio, c’est à dire un ampli audio et un ensemble de haut-parleurs acoustiques, arrivant à son terme on s’est demandé comment on aurait pu le prolonger. L’idée nous vint alors de réaliser la commande du volume de l’amplificateur par le biais d’un poste informatique. En effet de part l’utilisation du port parallèle de l’ordinateur nous pouvons transmettre les données nécessaires au fonctionnement du servo-moteur (petit moteur à courant continu) servant à régler le volume.
En première approche le servo-moteur a été totalement démonté afin de comprendre son fonctionnement et de pouvoir établir ces principales caractéristiques et principaux composants. (voir nomenclature et schéma du réducteur). Ceci nous a aussi permis d’établir une modélisation graphique en 3D (trois dimensions) du boîtier du servo-moteur.

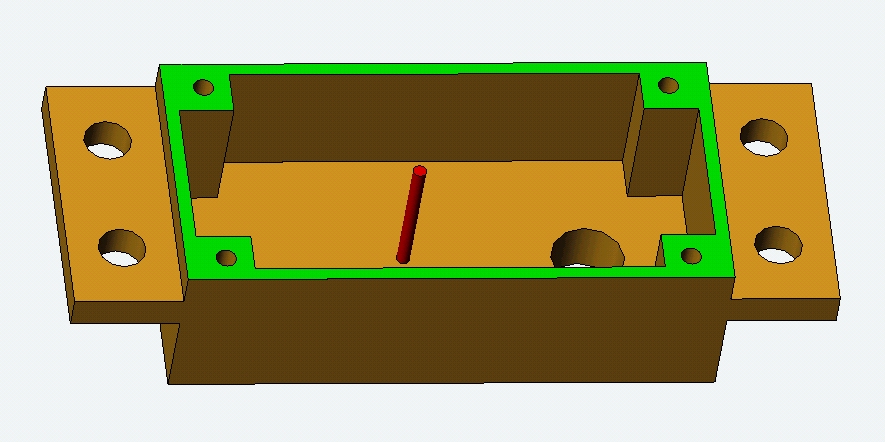

Schéma du boîtier inférieur :

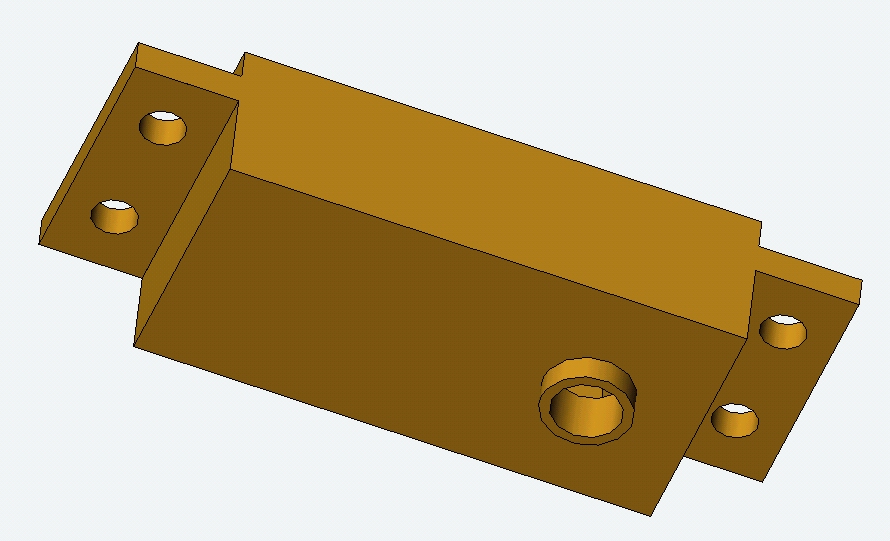

schéma du boîtier supérieur :
