Mixage de différentes sources

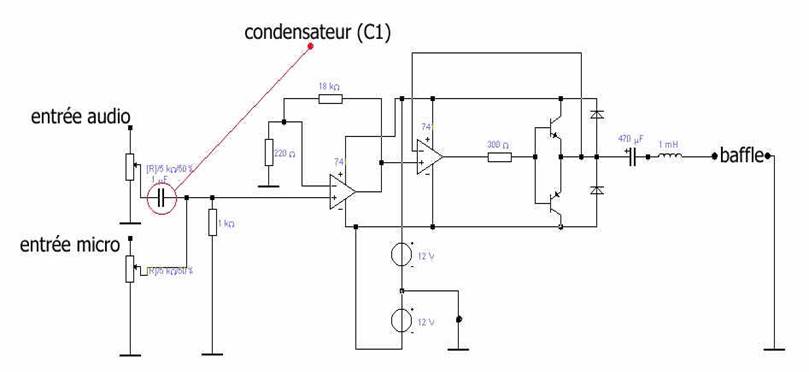

Quant La fonction "mixage des deux sources audio", elle, sera tout simplement effectuée par deux potentiomètres, qui sont en fait deux résistances variables, qui vont en fonction du réglage plus ou moins laisser passer le courant. Les différentes sources audio vont attaquer les deux potentiomètres et de là chaque source pourra avoir son volume réglé indépendamment de celui de l’autre. Mais après un test sur l'oscilloscope nous remarquâmes l'apparition de parasites en sortie des différentes sources audio. En audio les parasites sont des déformations non désirables du signal sonore qui seront d’autant plus audibles qu’ils vont être amplifiés par l’amplificateur. Nous fûmes donc dans l'obligation de palier à ce problème qui se posait à nous. Après réflexion, nous plaçâmes un condensateur C1 en sortie des différentes entrées; Ce condensateur agissant comme un filtre, il élimina les possibles perturbations et autres composantes continues générées par la source audio.

Les deux signaux en sortie de ces potentiomètres vont s’additionner pour ensuite n’être traiter que comme un signal unique. De ce fait l’amplification opérera comme vu précédemment et ce, sans altérer les précédents réglages de volume des deux sources orchestrés par les potentiomètres. Ainsi, en sortie de l’amplificateur nous pourrons entendre et la source principale et la source secondaire.
