LE THYRISTOR
Le thyristor est un semi-conducteur à conduction unidirectionnelle commandée, le blocage s'effectuant lors de la disparition du courant direct. Le thyristor permet la circulation du courant dans un seul sens. Il fonctionne comme une diode mais doit être amorcé (impulsion sur la gâchette) pour conduire le courant :
|
|
Le thyristor permet de commuter de forts courants (commande de
moteur par exemple ou lampe 230V). Principe :
 |

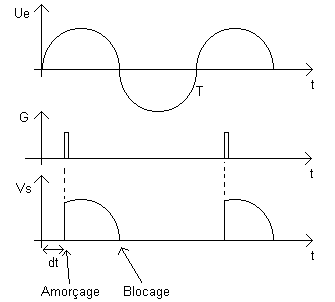

On obtient une tension Vs redressée
(comme l'aurait fait une diode). Il est nécessaire
cependant d'envoyer une impulsion de commande pour
amorcer la conduction du thyristor. En jouant sur dt
(retard à l'amorçage) il est donc possible moduler la
puissance transmise à la charge. Le thyristor va se bloquer lorsque Ue passe par 0 (courant IT nul) . Note : si l'impulsion de gâchette est envoyée lors de l'alternance négative, le thyristor ne s'amorcera pas (il reste bloqué). |
