Problème rencontré
Le PVC : le réseau qui évacue en silence
Dans toute maison, l'installation a deux vies. La première amène l'eau potable sous pression : cuivre, PER, multicouche. La seconde évacue l'eau usée sans pression, par gravité : c'est le domaine du tube PVC.
Les problèmes type : une baignoire qui se vide lentement, des glouglous dans la cuisine, une odeur qui remonte, une fuite au niveau du collage d'un coude ou un raccord mal collé qui se déboîte. Tous viennent souvent d'une même famille d'erreurs — mauvais diamètre, pente insuffisante ou mauvais collage.
Cette thématique vous donne les règles pour monter un réseau d'évacuation qui fonctionne : choisir le bon tube et la bonne pente, coller correctement, et réparer le PVC abîmé.
Ce que vous saurez faire à la finDistinguer PVC évacuation et pression, choisir les diamètres des appareils, couper et coller un joint étanche, respecter la pente, et réparer un tube PVC.
2
Diagnostic : lire les symptômes de l'évacuation
Bouchon, désiphonnage, fuite : des causes distinctes
| Symptôme | Ce que vous observez | Cause probable |
|---|---|---|
| Évacuation lente | L'eau met du temps à partir, sans remonter | Pente faible ou début d'engorgement |
| Glouglous | Bruits à la vidange, siphon qui « gargouille » | Mauvaise aération : désiphonnage ou ventilation insuffisante |
| Mauvaise odeur | Odeur d'égout dans la pièce | Siphon vidé, joint desséché ou raccord non étanche |
| Fuite visible | Humidité sous un coude ou un raccord | Collage raté, raccord mal emboîté, joint défectueux |
| Eau qui remonte | Reflux dans l'évier ou la baignoire | Obstruction en aval, voire bidon/collecteur engorgé |
Le désiphonnage expliqué en deux motsUn siphon retient une garde d'eau qui bloque les odeurs. Si cette garde est « aspirée » (trop de vide, mauvaise ventilation), l'air de la canalisation remonte : c'est le désiphonnage. On le reconnaît au glouglou et à l'odeur.
3
PVC évacuation ou PVC pression : ne pas se tromper
Deux tubes qui se ressemblent et ne servent pas pareil

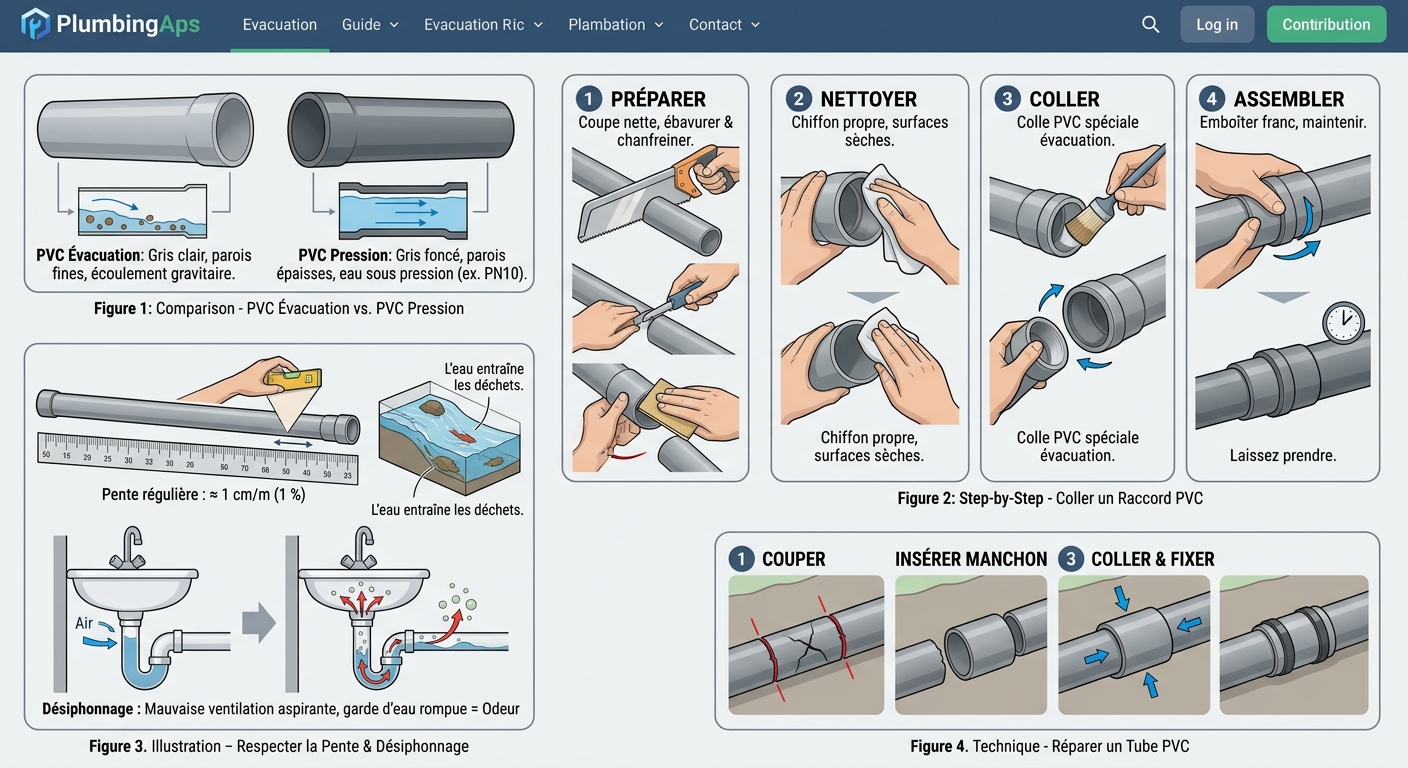

Le tube PVC en évacuation, installé avec ses pentes et raccords.
PVC évacuationGris clair ou blanc, parois assez fines, conçu pour un écoulement par gravité, sans pression. C'est le tube des évacuations, siphons et collecteurs.
PVC pressionGris foncé, parois épaisses, marqué d'une pression d'épreuve (ex. PN10). Destiné à l'eau sous pression (réseaux enterrés notamment), jamais à l'eau chaude.
Règle simple : pour évacuer de l'appareil vers le collecteur, on utilise du PVC évacuation. Le PVC pression ne sert pas à l'assainissement intérieur courant — sauf besoin précis de résister à une pression.
Diamètres courants par appareil
| Appareil | Diamètre recommandé (DN) |
|---|---|
| Lavabo / vasque | 32 mm |
| Évier | 40 mm |
| Douche | 40 mm |
| Baignoire | 40 mm |
| Machine à laver / lave-vaisselle | 40 mm |
| WC | 100 mm |
| Collecteur principal (chute) | 100 mm |
Pourquoi le choix du diamètre n'est pas « un peu plus grand »Un diamètre trop grand pour un seul appareil ralentit l'écoulement : l'eau ne remplit plus le tube, les déchets restent et finissent par obstruer. Respectez le diamètre adapté au débit.
4
Outillage nécessaire
Pour couper et coller le PVC
- Scie à métaux à denture fine (ou coupe-tube PVC) : coupe propre du tube.
- Ébarboir ou cutter + papier de verre : pour l'ébavurage et le chanfrein.
- Mètre et crayon : pour les repères d'emboîtement.
- Colle PVC appropriée (+ pondre scotch pour l'assembleur si besoin).
- Chiffon propre : pour nettoyer les surfaces avant collage.
- Niveau à bulle et pente : pour vérifier la pente de l'écoulement.
La colle PVC n'est pas une colle universelleUtilisez une colle spéciale évacuation/PVC. Elle « soude » chimiquement le plastique ; une colle à bois ou une simple silicone ne fera jamais un joint étanche.
5
Méthode détaillée : monter un réseau d'évacuation
Couper, chanfreiner, coller, respecter la pente
a) Couper et préparer
- Mesurez deux fois et marquez la coupe au crayon.
- Sciez perpendiculairement (le tube doit être d'équerre pour emboîter).
- Ébavurez l'intérieur et l'extérieur, puis chanfreinez léger le bout pour faciliter l'emboîtement.
b) Respecter la pente
- Prévoyez une pente régulière d'environ 1 cm par mètre (1 %) pour la plupart des évacuations, jusqu'à 2-3 % pour les grosses chutes.
- Faites tomber la pente toujours vers le collecteur, jamais de contre-pente.
c) Coller un raccord
- Nettoyez l'extérieur du tube et l'intérieur de l'emboîture au chiffon.
- Appliquez la colle sur les deux surfaces à assembler, en couche régulière.
- Emboîtez d'un geste franc en tournant légèrement, maintenez quelques secondes.
- Essuyez l'excédent de colle. Laissez prendre selon le temps indiqué avant remise en eau.
d) Réparer un tube ou raccord PVC
- Coupez net de part et d'autre de la partie abîmée.
- Insérez un manchon (emmanchement PVC) entre les deux bouts.
- Collez l'ensemble comme un raccord neuf et laissez prendre.
6
Contrôles et essais après intervention
Vérifier l'étanchéité d'un réseau gravitaire
- Contrôle visuel : chaque raccord emboîté à fond, pente régulière vers le collecteur, aucun tube écrasé.
- Essai à l'eau : versez un seau d'eau à l'appareil, suivez l'écoulement jusqu'au collecteur. Aucune fuite aux joints.
- Essai de siphon : la garde d'eau doit tenir ; pas d'odeur après quelques minutes.
- Test de réserve : pour un réseau neuf, on peut une épreuve d'eau ou d'air à la norme, selon le local.
Règle d'orUn réseau d'évacuation réussi se vérifie à l'oreille : pas de glouglou, pas de clapot, pas d'odeur.
7
Erreurs fréquentes
Ce qui provoque fuites, désiphonnage et engorgement
Oublier le chanfreinSans chanfrein, le joint est difficile à emboîter et le collage peut se faire sur une surface mal engagée → fuite.
Pente trop faible ou contre-penteL'eau stagne, les déchets restent et l'engorgement s'installe. Une pente exagérée fait décanter les solides.
Diamètre trop grand pour le débitL'eau ne remplit pas le tube, les résidus s'accrochent. Respectez le diamètre adapté.
Coller des surfaces salesLa colle ne soude pas la saleté. Nettoyez toujours avant application.
Remettre en eau trop tôtNe pas laisser prendre la colle → joint mou, qui se déboîte sous la charge d'eau.
Ignorer les odeurs / désiphonnageTraiter une odeur par un parfum masque le vrai défaut d'aération. Corrigez la ventilation.
8
Conseils de sécurité
Le plastique se travaille proprement
- Ventilation : la colle PVC dégage des vapeurs. Travaillez dans un local ventilé, idéalement dehors.
- Bavures et copeaux : le PVC ébavuré tranche. Portez des gants lors de la coupe et du chanfrein.
- Colle hors de portée : solvants inflammables ; stockez et utilisez loin des flammes.
- Ne jamais coller l'eau chaude sous pression : le PVC standard déforme à chaud. Pour l'eau chaude, on utilise des tubes adaptés (PER, cuivre, PVC-C éventuel).
- En cas d'odeur de gaz ou d'égout important : ventilez, n'allumez rien, et faites vérifier par un professionnel.
9
Schéma annoté d'un réseau d'évacuation
Pentes, siphons et collecteurs

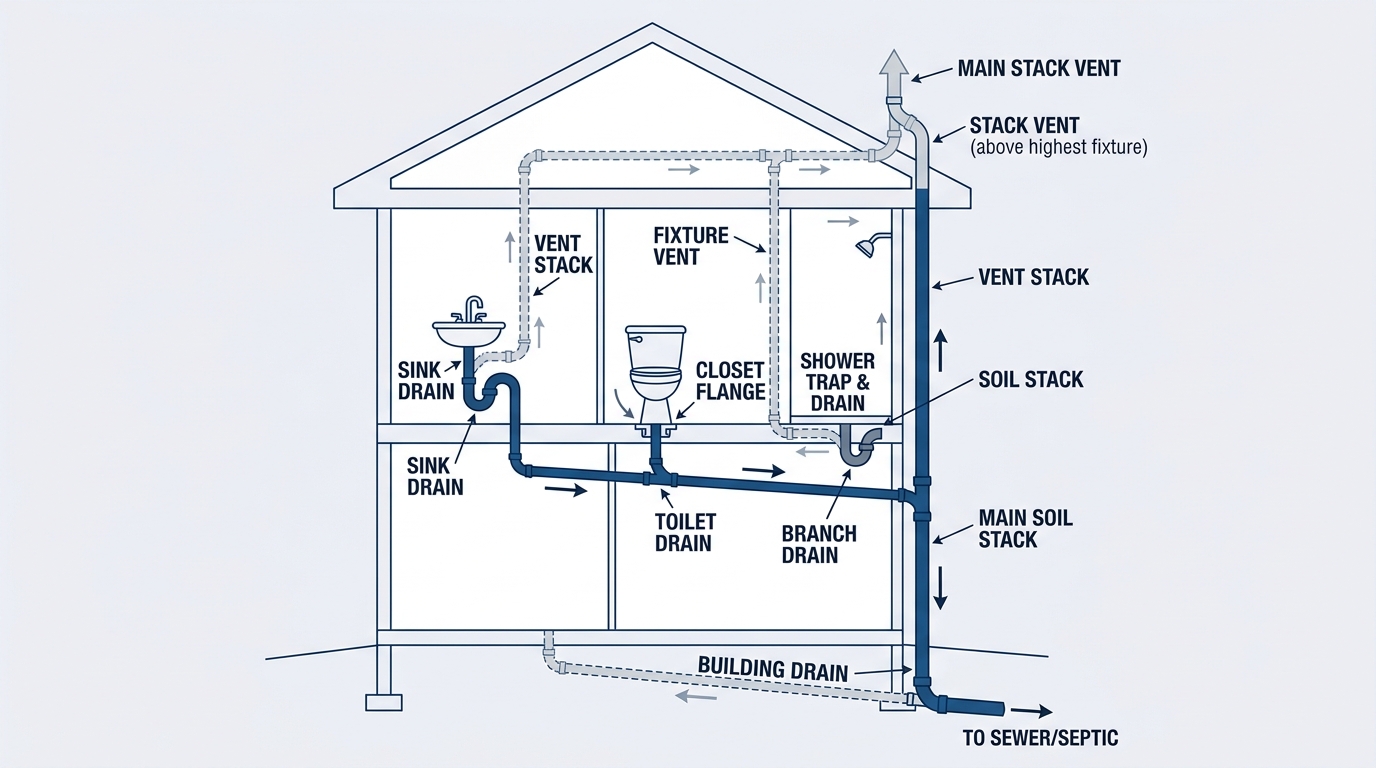

Schéma annoté d'un réseau d'évacuation.
10
Tableau récapitulatif
Les règles du PVC et de l'évacuation en un coup d'œil
| Point | Règle à retenir |
|---|---|
| Type de tube | PVC évacuation pour l'écoulement gravitaire ; PVC pression pour les usages sous pression. |
| Lavabo / vasque | 32 mm |
| Évier / douche / baignoire / machine | 40 mm |
| WC / collecteur | 100 mm |
| Pente | ≈ 1 cm/m (1 %), jusqu'à 2-3 % sur chute, toujours vers le collecteur. |
| Coupe | Scie fine, perpendiculaire, ébavurer et chanfreiner. |
| Collage | Colle PVC spéciale, surfaces propres, emboîter à fond, laisser prendre. |
| Désiphonnage | Signe d'une mauvaise aération : corriger la ventilation, ne pas masquer l'odeur. |
| Réparation | Couper net, insérer un manchon, recoller. |
| Eau chaude | Jamais de PVC standard sur de l'eau chaude sous pression. |
| Référence | NF DTU 60.1 |
Et maintenant ?Le réseau d'évacuation maîtrisé, vous pouvez découvrir la thématique suivante — le PER et le multicouche — puis les fuites et l'étanchéité, ou revenir au repérage d'une installation (thématique 1).
