Problème rencontré
La pose moderne qui demande de la précision
Dans une rénovation ou une construction neuve, le PER et le multicouche remplacent souvent le cuivre. Leur atout : on les déroule, on les coupe, on les raccorde sans chalumeau. Leur risque : un raccord mal serti ou mal calibré fuit, parfois sans que l'on s'en aperçoive tout de suite.
Cette thématique vous apprend à poser du PER et du multicouche dans les règles, pour une étanchéité durable et sans soudure.
Ce que vous saurez faire à la finChoisir entre PER et multicouche, cintrer sans écraser, utiliser la pince à sertir, calibrer et ébavurer, choisir le bon raccord et protéger le tube (frottements, dilatation).
2
Diagnostic
Repérer les défauts de pose
| Observation | Cause probable | Action |
|---|---|---|
| Fuite au raccord à sertir | Sertissage incomplet ou bague mal engagée | Recouper, calibrer, ressertir avec contrôle |
| Tube qui dépasse du raccord | Calibrage omis avant serrage | Démonter, couper net, calibrer, refaire |
| Paroi écrasée sur une courbe | Cintrage trop serré sans ressort | Remplacer le tronçon, cintrer correctement |
| Bruit ou usure sur un angle vif | Tube en contact avec une arête | Poser une protection et des supports |
La pince décide de toutUn raccord à sertir n'est étanche que si la pince a terminé son cycle. Ne retirez jamais une bague « presque sertie » : elle doit être parfaitement écrasée.
3
Matériau : PER, multicouche, cuivre
Trois tubes, trois usages
PERPolyéthylène réticulé, souple, en rouleau. Idéal pour cheminer en longues longueurs dans les cloisons. Diamètres 12 à 20 mm.
MulticoucheÂme en aluminium entre deux couches de polyéthylène. Plus rigide que le PER, se cintre et conserve sa forme. Diamètres 16, 20, 26 mm.
CuivreRigide, noble et durable. Nécessite soudure ou raccords mécaniques (voir thématique 2).
Diamètres adaptés aux appareils
| Usage | Diamètre courant |
|---|---|
| Robinet, lave-vaisselle, machine | 12 mm (PER) / 16 mm (multicouche) |
| Douche, lavabo, évier | 16 mm |
| Distribution principale / ballon | 20 mm, voire 26 mm selon le débit |
Couleur chaud / froidLe multicouche porte souvent une bande rouge (chaud) et bleue (froid). Testez toujours au toucher avant de couper : la couleur est un repère, jamais la preuve.
4
Outillage nécessaire
Le matériel d'un sertissage réussi
- Pince à sertir (ou sertisseuse) : l'outil indispensable pour les raccords à bague.
- Cisaille ou coupe-tube adapté : coupe le PER et le multicouche sans les écraser.
- Calibreur et ébarboir : recalibrent l'embout et ôtent la bavure avant sertissage.
- Ressort de cintrage ou cintreuse : pour le multicouche et les gros diamètres.
- Gabarit de contrôle : vérifie que la bague est bien sertie.
Le gabarit n'est pas facultatifAprès sertissage, glissez le gabarit sur la bague : s'il ne passe pas, le sertissage est mauvais. Ce contrôle de dix secondes évite une fuite cachée.
5
Méthode étape par étape
Du déroulement à la mise en eau

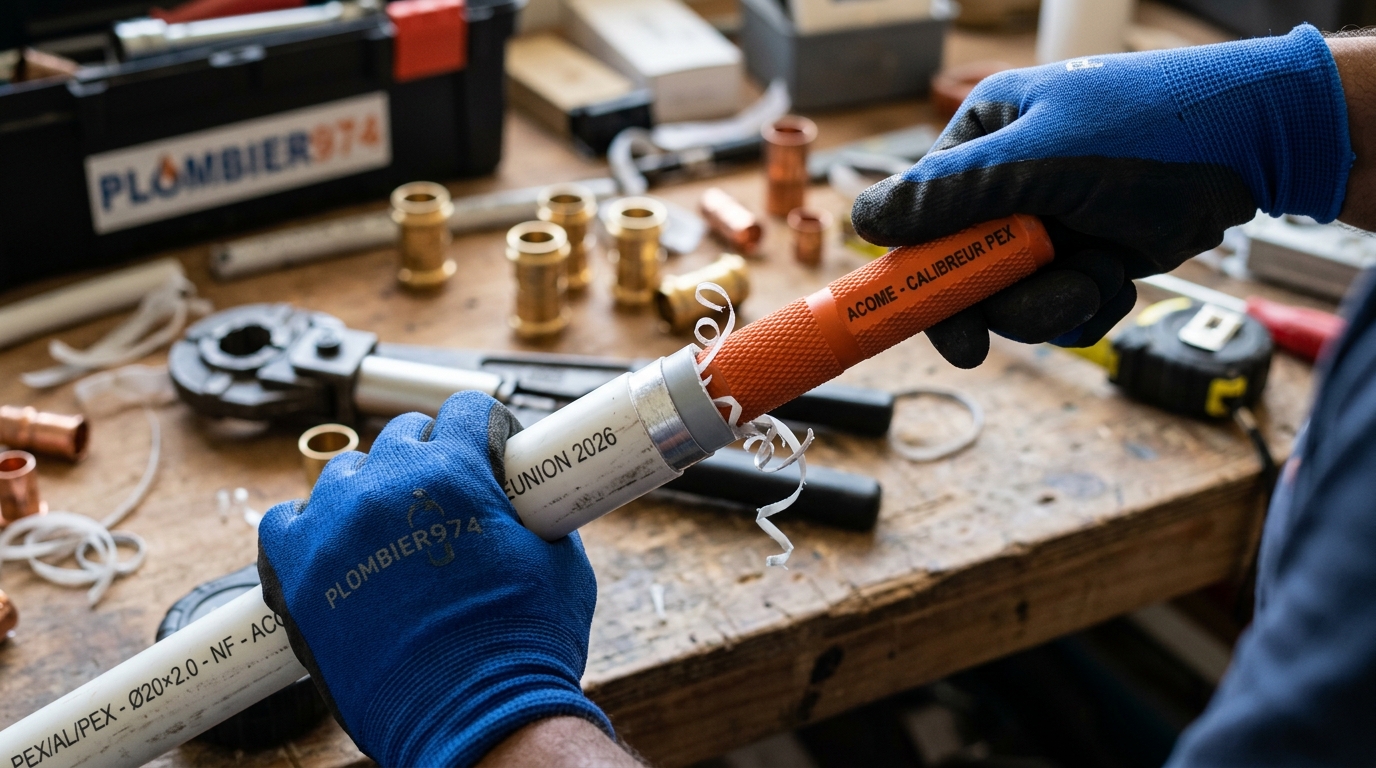

Le calibrage de l'embout du tube PER avant sertissage.
a) Cintrer le multicouche
- Glissez le ressort de cintrage à l'intérieur du tube, au niveau de la courbe.
- Cintrez progressivement, au rayon préconisé, sans à-coups.
- Retirez le ressort. Une courbe trop serrée écrase la paroi : à refaire.
b) Préparer l'embout et sertir
- Coupez le tube bien d'équerre.
- Insérez le tube dans le raccord jusqu'à butée, et repérez la profondeur d'emboîtement.
- Calibrez l'embout, puis ébavurez.
- Emboutez le raccord à fond, posez la bague, et sertissez à la pince jusqu'au clic de fin de course.
- Contrôlez la bague au gabarit.
c) Protéger le réseau
- Fixez le tube sur des supports réguliers, toutes les 50 à 100 cm.
- Protégez les passages dans les cloisons et aux angles vifs contre les frottements.
- Laissez jouer la dilatation : prévoyez un léger jeu aux extrémités et aux coudes.
6
Contrôles et essais
Vérifier avant de refermer
- Vérification des bagues : chaque bague sertie est contrôlée au gabarit.
- Contrôle de l'embout : le tube affleure exactement l'embouture du raccord.
- Épreuve d'étanchéité : mise sous pression du réseau neuf, vannes fermées, aucun suintement.
- Test de dilatation : sur un point chaud, le tube doit pouvoir se dilater sans contrainte.
Règle d'orUn réseau PER / multicouche bien posé ne se voit pas : il se vérifie. Le gabarit et l'épreuve d'étanchéité sont deux non-négociables.
7
Erreurs fréquentes
Ce qui fait fuir le PER et le multicouche
Sertir sans calibrationLe tube déborde du raccord et la bague se déforme. Toujours calibrer.
Écraser le tube au cintrageUn multicouche cintré trop fort sans ressort se déforme et finit par fuir.
Oublier le gabaritSans contrôle final, une bague mal sertie passe inaperçue, puis fuit sous pression.
Pas de protection aux anglesLe tube qui frotte sur une arête s'use et se perce à la longue.
Bloquer la dilatationUn tube serré à bloc dans les fixations se déforme ou arrache les raccords à la montée en température.
8
Conseils de sécurité
Poser sans risque
- Coupez l'eau et mettez hors tension avant toute intervention près d'un ballon.
- Utilisez une pince à sertir en bon état : un outil fatigué compromet l'étanchéité.
- Aérez en cas d'usage de solvants de nettoyage.
- Ne mélangez jamais les systèmes : un raccord de marque A ne se serti pas avec la bague de marque B.
- Protégez les parties exposées au gel, dans les Hauts ou les zones froides.
9
Schéma d'un raccord à sertir
La bague, l'embout et la pince
Vidéo : Raccord à sertir : la bague, l'embout et la pince.
10
Tableau récapitulatif
PER et multicouche en un coup d'œil
| Point | À retenir |
|---|---|
| PER | Souple, en rouleau, pour cheminer ; résistant au gel. |
| Multicouche | Âme en aluminium entre deux polyéthylènes ; se cintre et garde la forme. |
| Raccords | À sertir (bague), à compression ou à glissement selon le système. |
| Pince à sertir | Sertir jusqu'au clic, puis contrôle au gabarit. |
| Calibrage | Obligatoire avant sertissage pour que le tube affleure à fond. |
| Protection | Supports réguliers, protection aux angles, jeu de dilatation. |
| Diamètres | 12 à 16 mm appareils, 20 à 26 mm distribution principale. |
| Référence | NF DTU 60.1 et 65.10 |
Et maintenant ?Les tubes modernes maîtrisés, passez au dimensionnement du réseau (thématique 5) pour choisir le bon diamètre, ou revenez à la lecture d'une installation (thématique 1).
