Comprendre une installation de plomberie domestique

Au quotidien, un résident ne redoute ni le cuivre ni le PVC : il redoute les symptômes. Une tache qui grandit sur un plafond, un compteur qui tourne sans qu'aucun robinet soit ouvert, une pression qui faiblit le soir, ou une odeur qui remonte le long d'une canalisation.

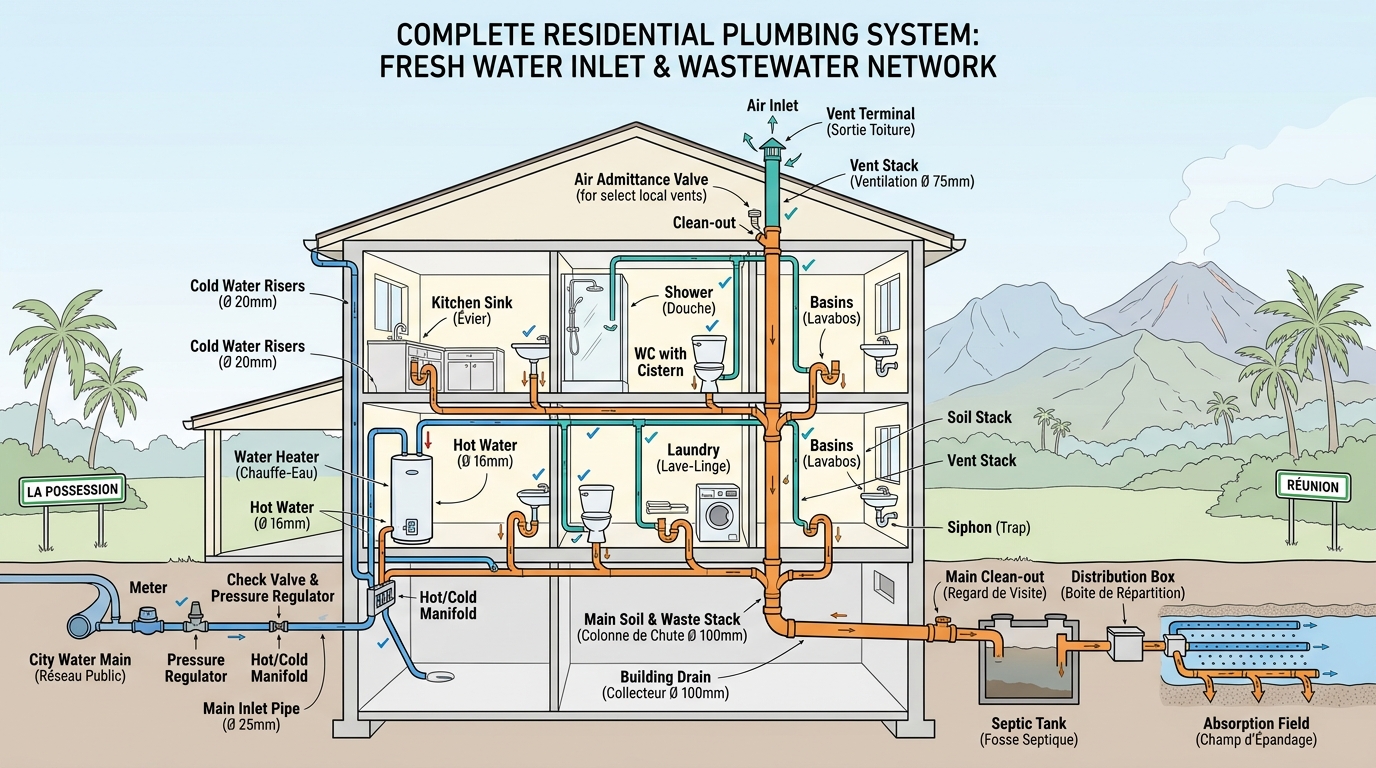

Avant d'ouvrir un outil, savoir situer ces symptômes dans le réseau est la moitié du travail. Une installation sanitaire se lit comme un plan : de l'arrivée générale à chaque point de puisage, puis de chaque appareil vers l'évacuation générale.

Cette première thématique ne répare rien : elle vous donne la cartographie mentale du réseau. Quand vous savez où sont l'alimentation, l'évacuation, les organes de coupure et les points sensibles, toutes les autres étapes (cuivre, PVC, PER, fuites, évacuations) deviennent simples à comprendre.

Le même inconfort — « je n'ai plus d'eau qui coule bien » — peut venir de trois causes très différentes. Les trier évite de perdre des heures à démonter le mauvais endroit.

La baisse de pression n'est presque jamais une fuite

Contrairement à l'intuition, une fuite n'affaiblit pas le débit perçu : le réseau public continue de pousser. Une vraie baisse de pression vient soit en amont de la maison (réseau public, compteur, réducteur), soit d'un diamètre d'alimentation trop petit, soit d'un long étirage de tuyaux étroits. Si la baisse apparaît sur un seul robinet, regardez plutôt une obstruction locale ou un mitigeur.

Le compteur : votre meilleur détecteur de fuite

Pour distinguer une fuite d'alimentation d'une simple consommation, notez le chiffre du compteur, fermez tous les points de puisage et laissez passer 20 à 30 minutes. Si le compteur a encore bougé, de l'eau fuit quelque part entre le compteur et la maison.

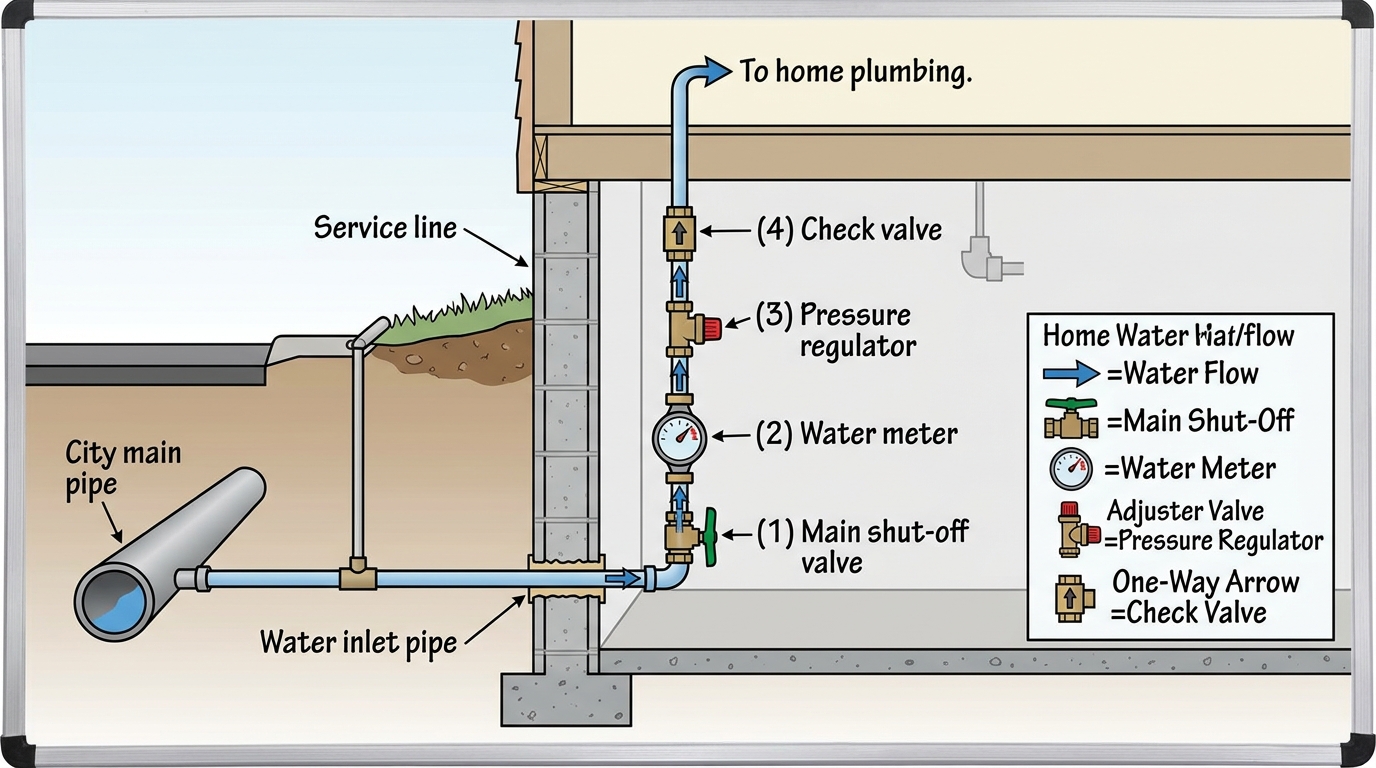

La vanne générale et le réducteur de pression, première ligne de commande du réseau.

Identifier les trois familles de tubes

• Cuivre : tuyaux rigides dorés, historiquement l'alimentation sanitaire. On en parle en « 12/14 », « 14/16 », « 16/18 ».
• PER / multicouche : tuyaux souples blancs, gris ou à multicouches, matériaux modernes d'alimentation, souvent en rouleaux.
• PVC : tuyaux rigides gris ou blancs, presque toujours réservés aux évacuations (jamais l'eau chaude sous pression).

Diamètre extérieur, intérieur et nominal : la confusion classique

Exemple concret : un tube cuivre dit « 14/16 » a un diamètre intérieur de 14 mm et un extérieur de 16 mm. Deux tubes de 16 mm d'extérieur peuvent avoir des intérieurs différents selon l'épaisseur — c'est pourquoi le débit se raisonne toujours sur l'intérieur, et le raccordement sur l'extérieur.

Pour comprendre une installation, l'outillage se limite à du repérage. On ne coupe rien tant qu'on n'a pas établi le plan du réseau.

• Lampe frontale pour inspecter sous éviers, dans les placards et les gaines techniques.
• Pied à coulisse pour mesurer le diamètre extérieur des tubes sans les démonter.
• Tournevis isolé et petit tournevis de testeur pour vérifier l'absence de tension avant toute manipulation en présence d'eau.
• Seau et chiffons pour attester une trace de fuite qui suinte sous un raccord.
• Carnet + croquis (ou votre téléphone) pour dessiner le trajet des tuyaux : c'est la base de tout chantier propre.

1. Localisez l'arrivée générale. Elle se trouve presque toujours près du compteur d'eau, dans un coffret, un garage ou un placard technique. Repérez la vanne principale et l'éventuel réducteur de pression.
2. Notez la coupure d'urgence. Dessinez clairement l'emplacement de la vanne qui coupe toute la maison. En cas de fuite, c'est elle qu'on ferme en premier, jamais chaque robinet un à un.
3. Repérez la colonne montante et les répartitions. Suivez le tuyau principal et notez où il se divise vers les étages ou les pièces (distribution, WC, cuisine, salle d'eau).
4. Différenciez alimentation et évacuation. L'alimentation arrive toujours du haut d'un appareil (robinet, chasse), l'évacuation part du bas vers un collecteur gris/PVC horizontal. Un tube qui monte = alimentation, un tube qui descend = évacuation.
5. Identifiez eau chaude et eau froide. Ouvrez les robinets, touchez les tubes, marquez-les rouge/bleu. Repérez le départ et le retour du ballon/stérilisateur.
6. Relevez les organes de sécurité. Compteur, vanne, réducteur, groupe de sécurité du ballon : notez leur présence et leur état (un organe qui ne bouge plus est un organe à changer).
7. Tracez le résultat. Terminez avec un croquis propre : entrées, sorties, coupures, points de puisage. Gardez-le à portée de main : c'est votre plan de chantier pour toutes les thématiques suivantes.

Après avoir dressé le plan, vérifiez en trois points que vos repérages sont exacts. Ces essais ne touchent à aucune canalisation.

• Test de coupure : fermez la vanne principale, ouvrez un robinet, l'eau doit se vider puis s'arrêter. Confirme que vous avez trouvé la bonne coupure.
• Test de fuite (compteur) : robinets fermés 20 minutes, compteur au repos = pas de fuite d'alimentation apparente.
• Test de pression perçue : ouvrez deux robinets à la fois ; si le jet chute nettement, notez une possible perte de charge à investiguer (diamètre ou amont).

• Électricité d'abord : toute intervention près d'un ballon, d'un chauffe-eau ou sous un évier doit se faire en vérifiant l'absence de tension. L'eau et l'électricité ne se croisent jamais impunément.
• Connaissez votre coupure avant l'urgence : la vanne générale se localise sans outil et sans risque. Repérez-la avant toute manipulation.
• Ne forcez jamais un organe grippé : une vanne qui résiste se décape et se graisse, elle ne se fracasse pas. S'il faut la changer, coupez l'eau en amont d'abord.
• Odeur de gaz ou d'égout : si une odeur inhabituelle accompagne vos repérages dans un local fermé, aérez et, en cas de gaz, sortez et faites appel à un professionnel.
• Sous-pression de façade : certaines installations ont un surpresseur. Repérez son interrupteur d'urgence : un surpresseur mal coupé peut rester sous pression.
